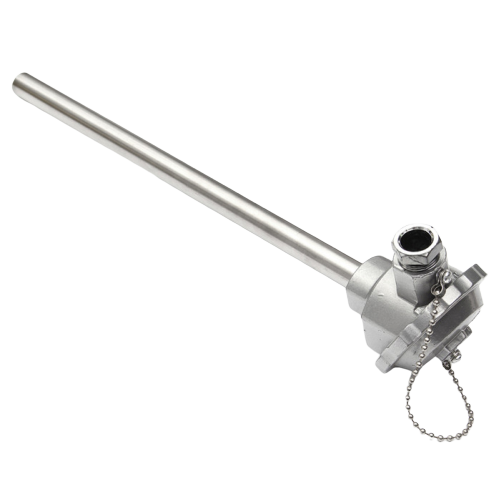

Термопара из нержавеющей стали WRN-130, тип K, D-16 mm, L1000mm (0~1300°C)

Термопара WRN-130 - широко используется в нефтяной, химической, машиностроительной, металлургической, электроэнергетической, текстильной, пищевой, атомной энергетике, аэрокосмической промышленности, в промышленном секторе и в области технологий, монтажные термопары обычно состоят из основных компонентов, таких как датчики температуры, монтажные приспособления и распределительные коробки.

• Спецификация: Тип: тип К Диапазон измерения: 0-1300 ° C Длина 1000 мм.
• Максимальная рабочая температура: 1300 ° C Прочна в использовании.
• Термопара (ТП) - это термоэлектрическое устройство замкнутой цепи, чувствительное к температуре, которое состоит из двух проводников, выполненных из разнородных металлов, которые соединены на обоих концах.
• Электрический ток создается, когда температура на одном конце или спае, отличается от температуры на другом конце.
• Это явление носит название эффекта Зеебека, который является основой измерения температуры с помощью термопар.
• Один конец называется горячим спаем, а другой конец называется холодным спаем.
• Измерительный элемент с горячим спаем помещается внутрь оболочки первичного преобразователя, и на него воздействует температура технологического процесса.
• Холодный спай или опорный спай - это точка подключения вне технологического процесса, где температура известна и где измеряется напряжение.
• (например, в измерительном преобразователе, на входной плате системы управления или в устройстве формирования сигналов. ) В соответствии с эффектом Зеебека, напряжение, измеряемое на холодном спае, пропорционально разнице температур горячего и холодного спаев.
• Это напряжение может называться напряжением Зеебека, термоэлектрическим напряжением или термоэлектрической э. д. с.
• По мере роста температуры горячего спая напряжение, наблюдаемое на холодном спае, также возрастает нелинейно в зависимости от роста температуры.

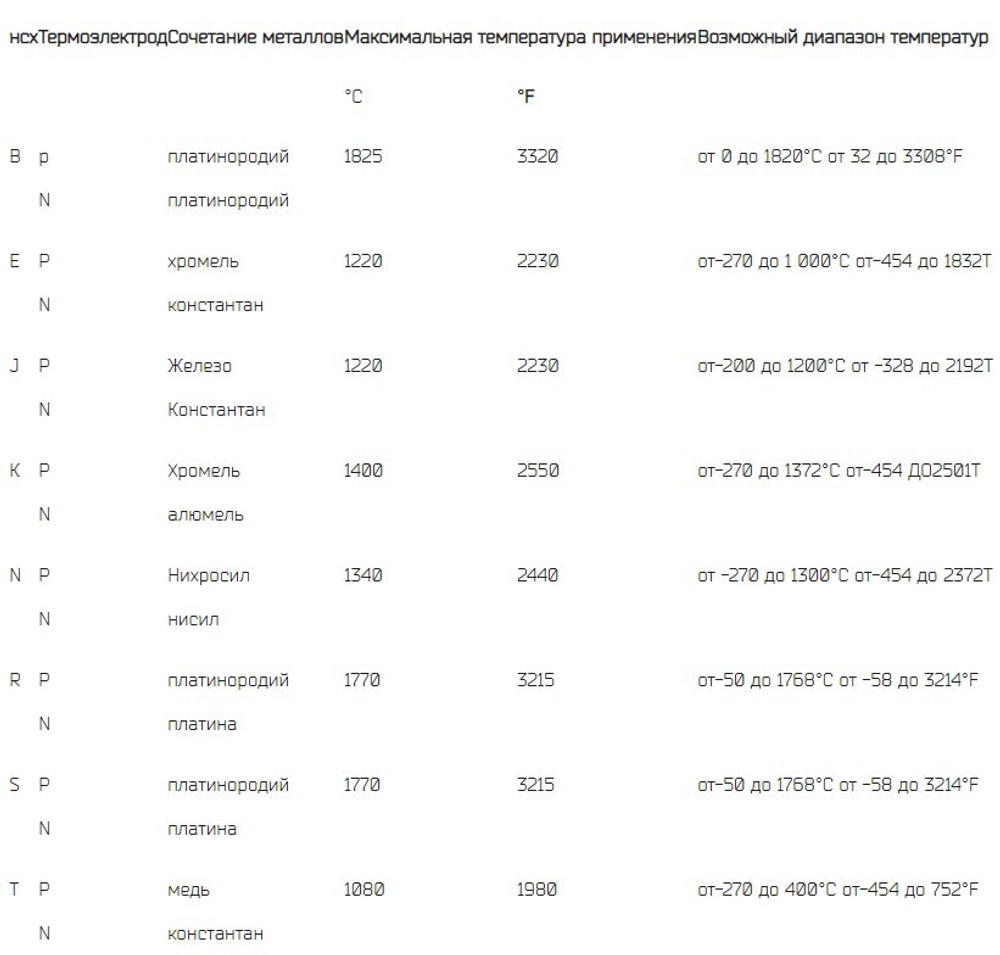

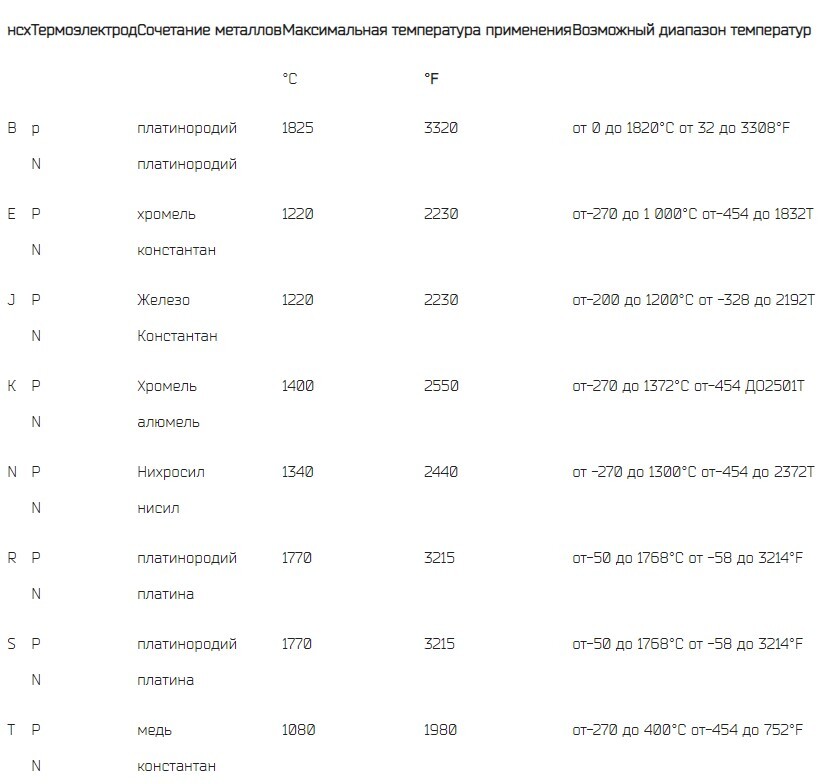

• Линейность кривой «температура-напряжение» зависит от сочетания металлов, образующих термопару.
• Термопары типа K, хромель - алюмель • Хромель (Chromel®) - это сплав, состоящий на 90% из никеля и на 10% из хрома, а Алюмель (Alumel®) - это сплав, содержащий 95% никеля, 2% марганца, 2% алюминия и 1% кремния.
• • Термопары типа K - одни из самых распространенных термопар общего назначения, имеющие чувствительность приблизительно 41 мВ/ °C.
• • Термоэлектрод из сплава Chromel® имеет положительный потенциал относительно термоэлектрода из сплава Alumel®.
• • Это недорогие термопары, их диапазон измеряемых температур составляет от -270°C до +1372°C (от -454°F до +2501°F) и характеристика относительно линейна.
• • Содержание никеля делает сплав магнитным и, как и в случае других магнитных металлов, выходной сигнал термопары отклоняется, когда материал достигает своей температуры Кюри, которая составляет примерно 350°C (662°F) для термопар типа K.
• Температура Кюри - это температура, при которой магнитный материал претерпевает серьезное изменение своих магнитных свойств, что вызывает существенное смещение выходного сигнала.
• • Такие термопары можно использовать в постоянно окислительных или нейтральных средах.
• • В основном они используются при температурах выше 538°C (1000°F) • Воздействие серы приводит к преждевременному отказу термопар.
• • Эксплуатация при определенных низких концентрациях кислорода вызывает отклонение в работе, которое называется преимущественным окислением хрома в положительном термоэлектроде, что приводит к состоянию, которое принято называть “зеленой гнилью” и которое вызывает большой отрицательный уход калибровки, наиболее серьезно проявляющийся в диапазоне °C (°F).
• Это состояние можно предотвратить / уменьшить с помощью вентиляции или инертного уплотнения защитной трубки.
• • Не рекомендуется подвергать термопару воздействию температур, циклически меняющихся так, что они становятся выше и ниже 1000 °C (1800 °F), потому что в этом случае выходной сигнал меняется из-за эффектов гистерезиса.
• СОВЕТ: Исторически сложилось так, что термопары типа K предлагается использовать всегда, если только нет причин для применения других типов термопар.
