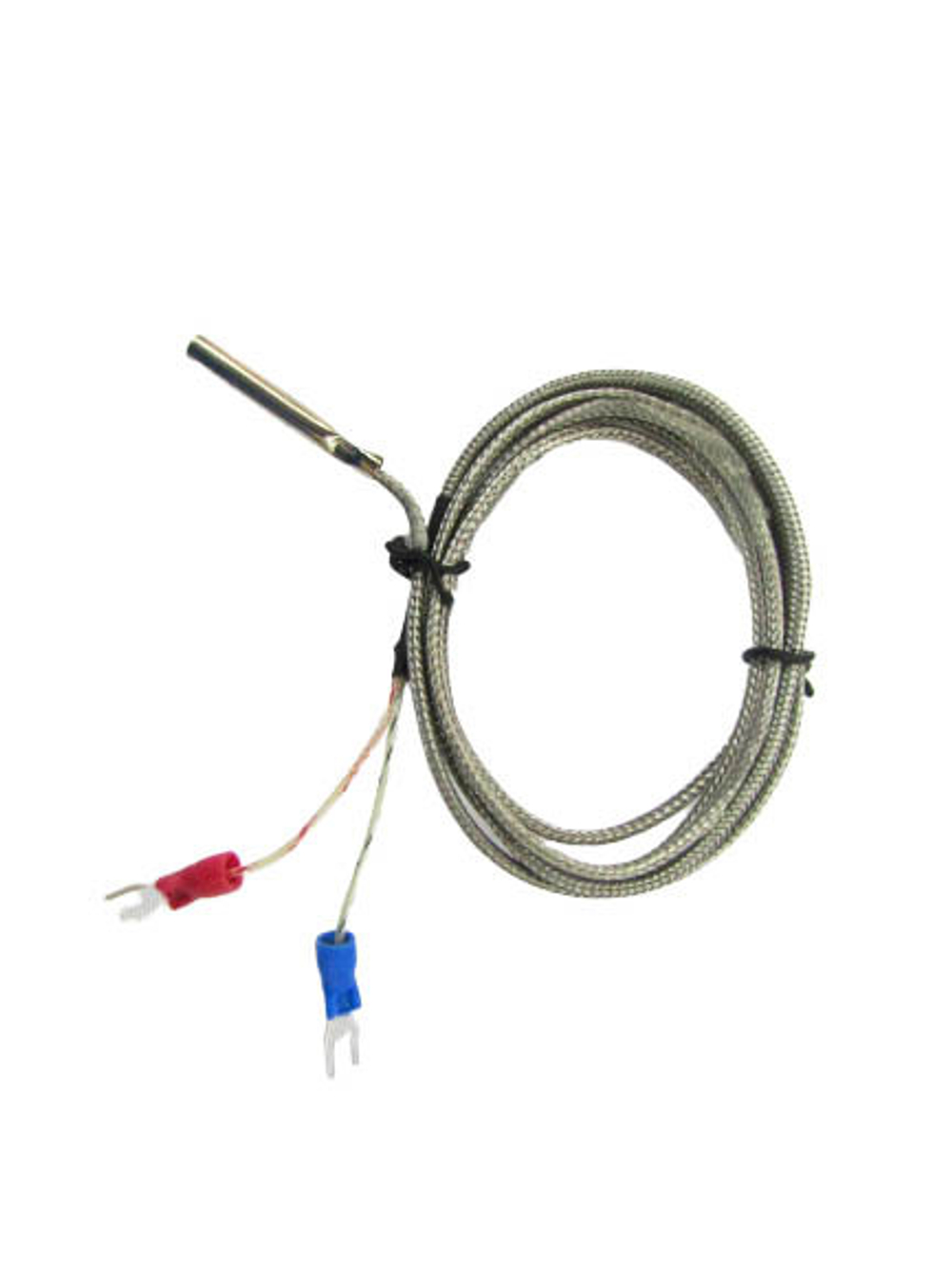

Термопара XH-T141 тип K (0~600°C), D4, L-30мм, провод 0.5 метра

Термопара (ТП) - это термоэлектрическое устройство замкнутой цепи, чувствительное к температуре, которое состоит из двух проводников, выполненных из разнородных металлов, которые соединены на обоих концах.

• Электрический ток создается, когда температура на одном конце или спае, отличается от температуры на другом конце.
• Это явление носит название эффекта Зеебека, который является основой измерения температуры с помощью термопар.
• Один конец называется горячим спаем, а другой конец называется холодным спаем.
• Измерительный элемент с горячим спаем помещается внутрь оболочки первичного преобразователя, и на него воздействует температура технологического процесса.
• Холодный спай или опорный спай - это точка подключения вне технологического процесса, где температура известна и где измеряется напряжение.
• (например, в измерительном преобразователе, на входной плате системы управления или в устройстве формирования сигналов. ) В соответствии с эффектом Зеебека, напряжение, измеряемое на холодном спае, пропорционально разнице температур горячего и холодного спаев.
• Это напряжение может называться напряжением Зеебека, термоэлектрическим напряжением или термоэлектрической э. д. с.
• По мере роста температуры горячего спая напряжение, наблюдаемое на холодном спае, также возрастает нелинейно в зависимости от роста температуры.
• Линейность кривой «температура-напряжение» зависит от сочетания металлов, образующих термопару.
• Характеристики: Диапазон температур 0-600°С.
• Диаметр гильзы 4 мм.
• Длина гильзы 30 мм.
• Длина провода 0. 5 метра.
