Терморегулятор REX-C400FK02-M*AN - RELAY

Отличие между терморегуляторами REX-C100, REX-C400, REX-C700, REX-C900 только в размере корпусов.

• Электрические параметры и программирование абсолютно одинаковые.
• Контроллер REX C400 — это специальное устройство для контроля нагревательного процесса, обеспечения точной, эффективной регулировки температуры.
• ПИД-регулятор REX C400 — пропорционально-интегрально-дифференцирующий термоизмеритель, т. е.
• устройство с обратным управлением.
• Параметры ПИД применяются в автоматических системах управления для образования главного сигнала, который определяется 3 слагаемыми: Пропорциональное.
• Данное слагаемое отвечает за настоящее, реагирует на ошибку, происходящую в текущий момент времени.
• Интегральное.
• Слагаемое используют для корректировки статических ошибок.
• Оно отвечает за прошлое, накапливает предыдущие ошибки, убирает высокочастотные шумы.
• Дифференциальное.
• Это слагаемое предназначено для противодействия отклонениям от целевого значения, которые прогнозируются в будущем, реагирует на тенденцию изменения ошибки.

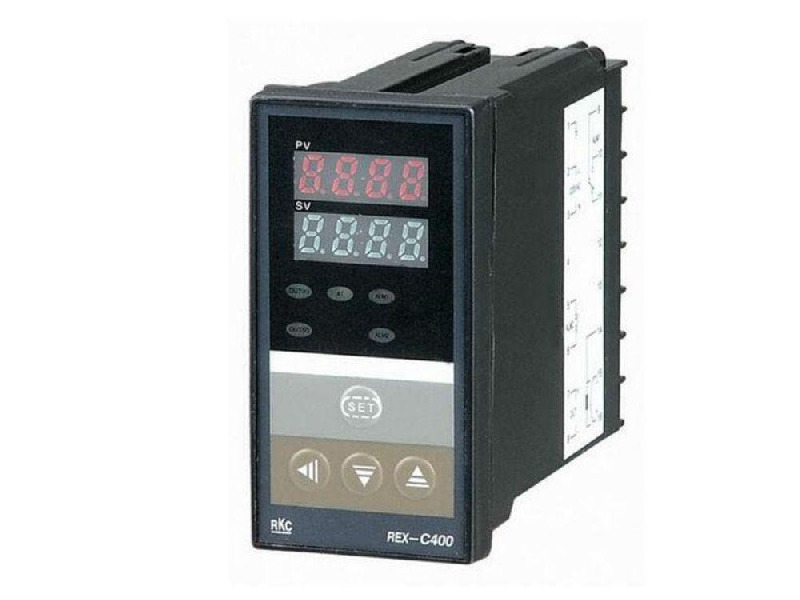

• Красными цифрами на верхнем дисплее показана температура термопары, текущая (PV), зелеными цифрами — установка (SV).
• В установке — температура, которую надо поддерживать.
• При этом, если красное значение ниже зеленого, контроллер подает сигнал на реле, о чем сигнализирует индикатор самого реле.
• При регулировании температурного параметра на термопаре до зеленого значения или выше управляющий сигнал должен пропасть, а при опускании температуры, ниже установленной, индикатор должен снова сигнализировать об установлении режима управления.
• Причем при большой разнице между реальной температурой и установкой управляющий сигнал будет не прерывистым, а постоянным (мигание индикатора изменится на свечение).
• Технические характеристики:
• контроллера: • размеры: 48 х 95 х 110 (мм) ± 0. 2 мм • точность: ± 0. 5% от полной шкалы ±1 знак • разрешение: 14 бит • период опроса: 0. 5 с • тип индикатора: LED • время интегрирования (I): 0 ~ 3600 сек • время дифференцирования (D): 0 ~ 3600 сек • напряжение питания: 85-264 В • потребляемая мощность: менее 10 Вт • заводские установки: термопара тип К; область температур 0 — + 400 °C • циклов перепрограммирования: 100000 • сохранение установок после отключения питания: 10 лет
