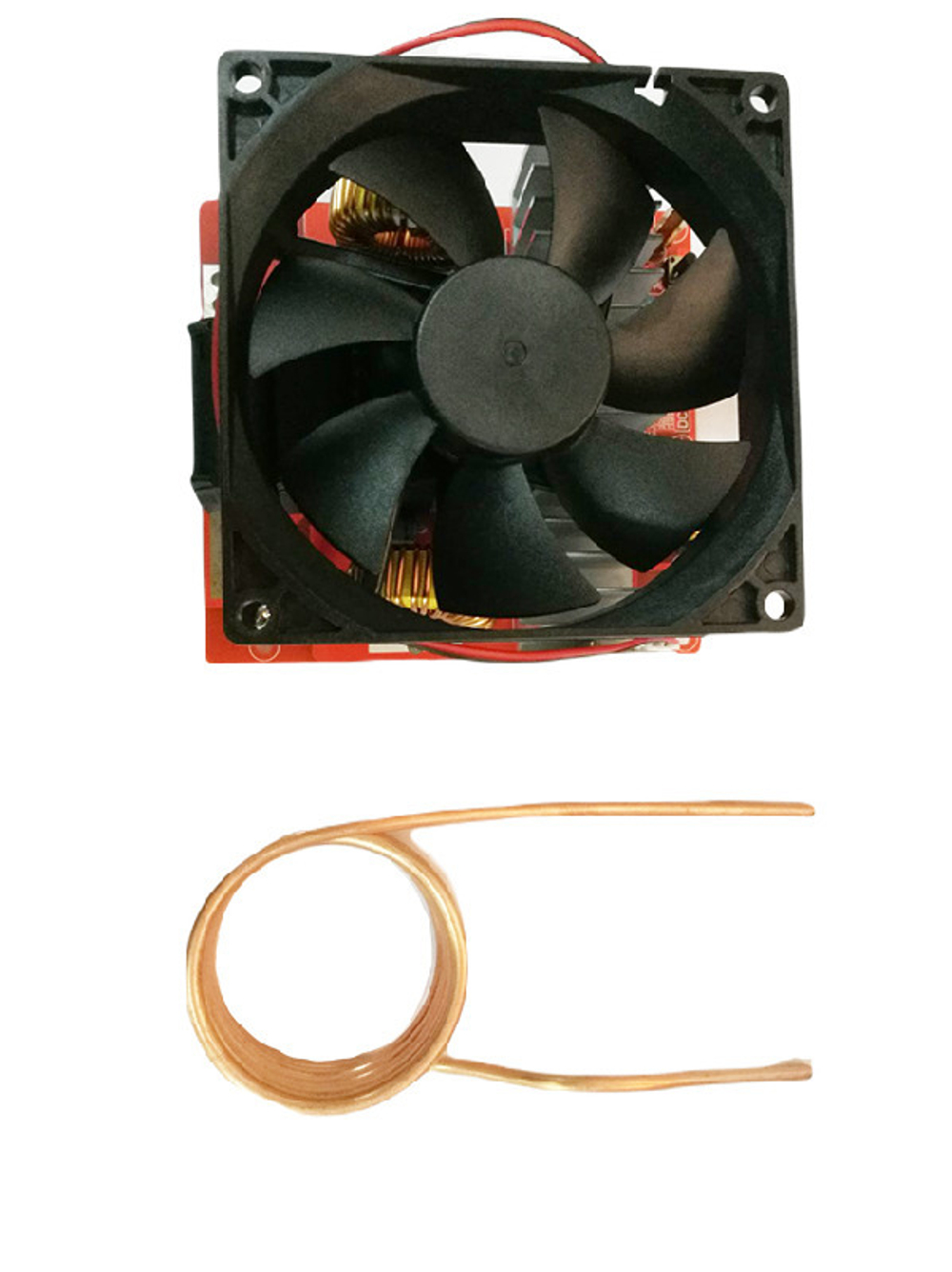

Вихревой индукционный нагреватель 18-40 Вольт

Вихревой индукционный нагреватель.

• «В работе индукционного нагревателя применяется энергия электромагнитного поля, которую нагреваемый объект поглощает и преобразует в тепловую.
• Для генерирования магнитного поля применяется индуктор, т.
• е.
• многовитковая цилиндрическая катушка.
• Проходя через этот индуктор, переменный электрический ток создает вокруг катушки переменное магнитное поле.
• Если внутрь индуктора поместить нагреваемый объект, его будет пронизывать поток вектора магнитной индукции, который постоянно меняется во времени.
• При этом возникает электрическое поле, линии которого располагаются перпендикулярно направлению магнитного потока и движутся по замкнутому кругу.
• Благодаря этим вихревым потокам электрическая энергия трансформируется в тепловую и объект нагревается.
• Таким образом, электрическая энергия индуктора передается объекту без использования контактов, как это происходит в печах сопротивления.
• В результате тепловая энергия расходуется более эффективно, а скорость нагрева заметно повышается. » «Система «индуктор-заготовка» представляет собой бессердечниковый трансформатор, в котором индуктор является первичной обмоткой.
• Заготовка является как бы вторичной обмоткой, замкнутой накоротко.
• Магнитный поток между обмотками замыкается по воздуху.
• На высокой частоте вихревые токи вытесняются образованным ими же магнитным полем в тонкие поверхностные слои заготовки (скин-эффект), в результате чего их плотность резко возрастает, и заготовка разогревается.
• Нижерасположенные слои металла прогреваются за счёт теплопроводности.
• Важен не ток, а большая плотность тока.
• В скин-слое плотность тока увеличивается в несколько раз относительно плотности тока в заготовке, при этом в скин-слое выделяется 86, 4 % тепла от общего тепло­выделе­ния.
• Глубина скин-слоя зависит от частоты излучения: чем выше частота, тем тоньше скин-слой.
• Также она зависит от относи­тель­ной магнитной проницаемости материала заготовки.
• Например, при частоте 2 МГц глубина скин-слоя для меди около 0, 25 мм, для железа ? 0, 001 мм.
• Индуктор сильно нагревается во время работы, так как сам поглощает собственное излучение.
• тому же он поглощает тепловое излучение от раскалённой заготовки.
• Делают индукторы из медных трубок, охлаждаемых водой.
• Вода подаётся отсасыванием — этим обеспечивается безопасность в случае прожога или иной разгерметизации индуктора. ».
• Характеристики: — Питание модуля: 18-40V — Максимальная мощность 800 Ватт.
• Размеры: 10 x 10 x 8. 5 см (L * W * H) — Размер катушки: длина: 14 cм, диаметр: 5 см
